某农业系统宝利通和中创品牌兼容设计方案
来源：劲浪科技 更新时间：2018-10-12 浏览次数：
（一）方案概述
1、方案目标
本方案根据用户对于视频会议系统应用及升级的要求，结合宝利通和中创视频会议产品方案优势，提供相应视频会议系统建设技术方案。2、需求分析
本次计划建设的视频会议系统包括总部会场和多个乡镇会场（手机和电脑客户端）接入的需求。本次视频会议系统建成后需实现如下功能：
（1）提供虚拟会议室号码，由使用者自主发起即时会议或自由预约会议，该会议模式无需管理员干预或审批，可以充分提高系统使用率并减少维护成本和压力；
（2）在召开全体员工大会等重要会议时，可以由管理员控制平台统一召开会议，并且对会议进行控制及操作；
（3）传送高清的图像和20KHZ的高保真立体声效果；
（4）实现手机端、平板电脑等通过易用App的方式轻松实现音视频沟通；
（5）MCU和终端支持H323、SIP协议体系标准；
（6）MCU具有足够的容量，能实现平滑升级和扩容；
（7）具有丰富、完善的网管功能，网管系统简单易用，界面友好；
（8）系统具有1080P双流功能，可以实现各会场之间的高清双流共享；
（9）本系统除了用于召开普通会议以外，还具有召开应急指挥、多点研讨、技术培训等功能。
3、方案功能介绍
（1）实时回忆功能
用户可随时召开远程会议、讨论会议等会商活动，系统大支持43个高清视频会议终端同时加入到会议中进行视频会议，后期还可扩容，系统支持1080P、720P、4CIF、CIF、QCIF等多种分辨率的图像格式。（2）视频分屏功能
系统提供大36分屏的分屏模式，用户可根据需要展示或者参会视频画面进行选择。所有的分屏模式都可以轻松切换，方便用户快速选择所需要的分屏模式。（3）会议录制功能
系统可以进行实时会议录制，包括视频、音频以及交互协同内容，并且视频文件可提供下载、回放、存档等服务，便于没有参加会议的人员查看会议资料。支持高清会议录制功能，能够录制超过120小时以上的高清视频会议内容。
（4）资源池功能
UCM支持与宝利通的RMX1800组建成MCU资源池，组建成MCU资源池后可统一管控UCM和宝利通的RMX18000。所有的视频会议将共享资源池内的视频资源，当召开大型会议时，新增的UCM与RMX1800将通过数字会议级联以创建大型会议。同时可进行MCU备份，当RMX1800因故障启动不了的情况下，UCM可以进行会议接管（接管会议的方数只与UCM 自身的视频资源点有关）。（5）电子白板功能
系统具备电子白板功能，手机和电脑用户在日常会议、业务培训、业务交流等会商活动的视频会议时，可以在文档、PPT、图片、报表、设计图纸上进行批注，批注的内容可以通过图片方式进行存档，实现真正的互动协同工作功能。（6）移动端接入功能
系统支持Android、IOS、Windows操作系统的智能手机、平板电脑等多类型移动终端的接入，随时随地参加会议。（7）音频接入功能
系统支持音频接入，且音频接入到视频会议系统不占用系统的视频资源点，而是占用系统本身自带的音频资源点（1HD=2个音频资源），实现了视频会议与音频会议的完美融合，也可以召开纯音频的会议，使会议更加灵活。（8）防火墙穿越
实现内外网视频互通，用于视频数据包中内网与公网IP及端口转换，设备标配100路注册和100路并发，大可支持到50000注册和15000并发。
（9）后台管理功能
系统支持登录管理、终端管理、用户管理，会议室创建管理、文件管理、会议信息查看、会议日志查询操作，为会议召开和安全管理提供保障。4、扩展功能
（1）虚拟会议室
中创视讯融合通讯系统为用户提供了针对个人的专属虚拟会议室号码，只需要在个人注册号码前添加800，即可进入专属虚拟会议室；系统大支持5000个用户同时注册，5000个虚拟会议室号码及1500个的并发呼叫。（2）预约会议
中创视讯融合通讯系统为用户提供了两种会议预约模式，分别是手机App预约和管理员预约。手机App预约主要针对一般用户，用于日常小型会议的沟通，是我们推荐的主要会议模式，该会议模式不需要管理员参与，完全由使用者通过会捷通自主发起预约；管理员预约主要是针对全网大型会议和重要会议，由管理员统一发起会议，并且可以对会议进行控制。（3）会议通知
用户通过会捷通客户端预约的会议，在预约成功后，被预约的与会者可以通过会捷通客户端查看会议通知；会议开始前5分钟和会议开始时，会捷通客户端都会向与会者进行会议提醒；另外，在预约成功之后可以将会议消息分享到微信或者邮箱，可以满足更多的用户使用场景和使用习惯。（4）良好的兼容性
（5）优异的网络适应性
具有超强的网络适应性，可以保证在30%网络丢包环境下视频依然清晰流畅，即使网络丢包高达50%，依然可以保证音频通畅。用户保留现场测试权利。
（6）容量扩展
宝利通MCU控制单元和中创视讯融合通讯系统为用户提供了容量扩展功能，本次配置的MCU控制单元大可扩容到100方720P,中创通讯平台大能力支持20个720P高清会场的接入，可支持实时广播，广播会议模式打破了传统方案广播会场与交互式会场无法互通的局限，广播会场可以无缝加入多方讨论，这样系统容量可以轻松实现大规模扩展，满足用户更多的使用需求，特别是在远程培训、远程示教等应用领域，将广播和互动有效结合，既帮助用户节省了系统投入，也减少了用户的网络带宽消耗。（7）高度模块化设计
中创视讯协同通讯平台采用高度集成模块化设计，集会议管理、呼叫控制、多方视频协作（MCU）、视频终端管理和防火墙穿越功能等功能于一身，部署方便，便于维护，解决了传统视频会议平台组件过多，安装部署困难，管理维护困难的问题，大大的帮助用户节省维护成本，提高使用效率。（二）解决方案
1、方案整体架构

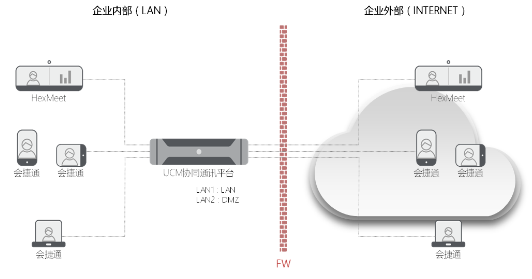

视频协作系统的方案整体设计架构如下图所示：
视频协作系统架构示意图
核心机房部署平台产品，包括RMX1800 MCU以及UCM协同通讯平台。
在需要进行音视频多媒体集成的大型会场以及中型会场部署宝利通Group550终端。小型会场部署宝利通Group310分体式高清硬件视频会议终端，并配套部署相应的多媒体设备。
分公司以及外地领导职工的个人终端可配置小型硬件终端以及安装软件会议终端。
2、系统平台设计
本方案建设的系统平台需为全网提供足够的高清视频会议系统资源。同时，提供统一管控的平台以及可以便捷地随时随地参与视频会商的呼叫机制。配置宝利通RMX1800 MCU，配置35个高清接入容量，支持高1080p60fps清晰度。和UCM平台进行级联，实现45个高清并发会议容量。在今后可支持软件许可继续按需扩容。
3、会场部署说明
（1）大/中型会场部署
同时，大型会场配套Group550终端部署第二路摄像头，可根据需要进行切换。
（2）小型会场部署
为保证摄像头画面采集质量，建议通过支架将摄像头部署于会场前端偏上，并尽量避免逆光。
本方案采用的宝利通Group310分体式硬件会议终端标配数字全向麦克风，有效拾音半径可达5-6米，完全能够满足普通会场的会议拾音需求。同时，终端配合全向麦克风可智能实现非人声的噪音屏蔽功能，还原纯净的会议声音环境。因此，无需再在会场内配置鹅颈麦克风，如此，既能保证会议声音效果，又能确保会议桌面干净整洁。
根据多个实际用户案例使用效果证实，在可容纳20-30人的中型会场或更小的会场内，采用电视机直接声音输出的使用效果要优于部署本地音响系统。既能够减少音响系统出现故障的可能性，提高系统整体可靠性，又能有效避免啸叫、爆音、背景电流声等可能出现的音频故障。
（3）小会议室/分公司视频终端
分支机构中小型会议室部署中创一体式视频会议终端M18。可以满足主流会议室的集成应用。新一代简洁的用户界面，为用户带来简易的操作体验。内置高保真麦克风和扬声器以及的网络适应性和兼容性使其适合各类用户环境使用。
4、选型依据
（1）平台选型依据
平台的关键作用在于容量充足、运行流畅、稳定。这是宝利通和中创产品的优势，也是全部采用通用标准的好处之一。（2）终端选型依据
根据会场会议应用需要，适合部署于各个会场的会议终端需满足以下几个条件：Ø 性能卓越：能支持高清1080p60帧的视频、内容应用
Ø 纯净会场：有效屏蔽环境噪音
Ø 纯硬件嵌入式：有效确保系统长时间稳定运行、避免电脑病毒等影响
Ø 分体式/一体式：能够按需恰当部署摄像头、麦克风等设备并保证主机处于安全防尘的环境中，易于快速部署和维护
5、系统兼容性说明
目前宝利通和中创主推的全线产品均采用电信联盟（ITU）和互联网工程任务组（IETF）的标准协议，可大程度确保系统利旧和兼容性。若用户现在已有视频会议系统，只要用户现有系统支持业内的标准协议，就能够确保正常接入新建系统平台中，实现多方视频交互。
6、抗丢包技术详细说明
（1）丢包恢复技术LPR
宝利通全系列高清MCU、高清视频会议终端支持新的专利技术LPR（Lost Packet Recovery）。LPR（或称丢包恢复）是宝利通新发布的一种算法，其目的是保护IP视频通话免受网络丢包的影响。LPR采用前向纠错（FEC）方法，是一种差错恢复方法，由发送方系统为发出的数据流添加冗余数据，使接收方系统可以侦测并纠正错误，而无需请求发送方系统重新传送丢失的信息。这种无需等待网络传送就可进行纠错的能力，使得LPR具备在端网络状况下的视频传输能力，非常适合于实时视频通信。
LPR处理流程图
宝利通高清视频会议系统支持新的宝利通专利技术LPR（Lost Packet Recovery），同时还提供动态带宽调节、包抖动控制、网络主动监控等机制，确保在IP网络上传输时达到佳的音视频质量。LPR技术在8％的网络丢包率的情况下也可以保持视频会议的视频质量。
没有LPR时8%网络丢包率的图象 具备LPR时8%网络丢包率的图像
LPR丢包恢复技术效果示意图
（2）LPR所带来的五大好处
·丢包保护
LPR使用户可以在误码率较高的IP网络上(ADSL、有线、卫星、高冲突LAN/WAN等)进行高质量的视频通话，而无需忍受丢包带来的影响。
·临时性网络问题补偿
通过对正在进行通话的码率进行临时调整，LPR可以保护视频通话免受短时网络问题的影响。一旦网络问题解决，LPR会自动将码率回调到高水平(根据发起通话速率或当前的带宽可用性)。
·降低延迟
通过允许接收方系统实时重建和恢复丢失的数据，LPR排除了接收方系统需要等待可能丢失的、延迟的或混乱信息的需求。反过来，也减少了动态抖动缓冲区空间以及相关的延时。
·提高资源效率
LPR使一个企业或组织可以将所有可用带宽用于视频通话。用户可以在理想的呼叫速率下方便的通话，并且LPR可以自动调整码率，以利用全部可用带宽。这对于在容量不断变化的网络链路上(共享链路，高度拥堵链路)通话具有特殊的价值。
·对媒体的全面保护
LPR保护包括视频会议通话的所有元素：语音、视频及内容。
（3）音频丢包恢复技术Siren LPR
宝利通高清视频会议系统支持SIREN LPR音频丢包技术，在网络丢包至80%的情况下，仍然可以保证声音的流畅。
SirenLPR - 音频抗网络丢包和纠错机制
·SVC抗丢包
SVC，即Scaled Video Coding，可分层视频编解码，是一种能将视频流分割为多个分辨率、质量和帧速率层的技术，是对当今大多数视频会议设备所采用的H.264视频编解码标准的扩展。视频会议设备采用SVC技术来收发由一个小的基层和多个可提高分辨率、帧速率和质量的其它可选层组成的多层视频流。这种分层方式可以大大提高误码弹性和视频质量，而且对带宽没有很高的要求。此外，一个多层SVC视频流可以支持多种设备和网络。
利用SVC的分层编码技术，即使丢包率达到20%，仍保持了较高的视频质量。
（三）附属建议
1、网络部署建议
分会场：为确保1080p视频质量，建议专用于视频会议上的上下行带宽均不小于2Mbps。
总部平台：总部采用光纤接入，确保上下行带宽一致。为保证各个会场质量，总部出口带宽不应小于各会场带宽需求之和。
2、会议室装修建议
为确保会议质量，在此为会议室装修给出参考建议：
（1） 尽量采用和缓纯色部署，尽量避免大面积复杂花纹。颜色统一的背景可使视频数据包更好地压缩，对网络带宽传输需求降低，降低网络拥塞的风险；
（2） 采用三基色灯，保证会场内参会人员眼部舒适；
（3） 采用遮光窗帘，尤其避免摄像头逆光，保证对方会场正常观看会场人物画面。
